Madeira, louros e vermelho Président.

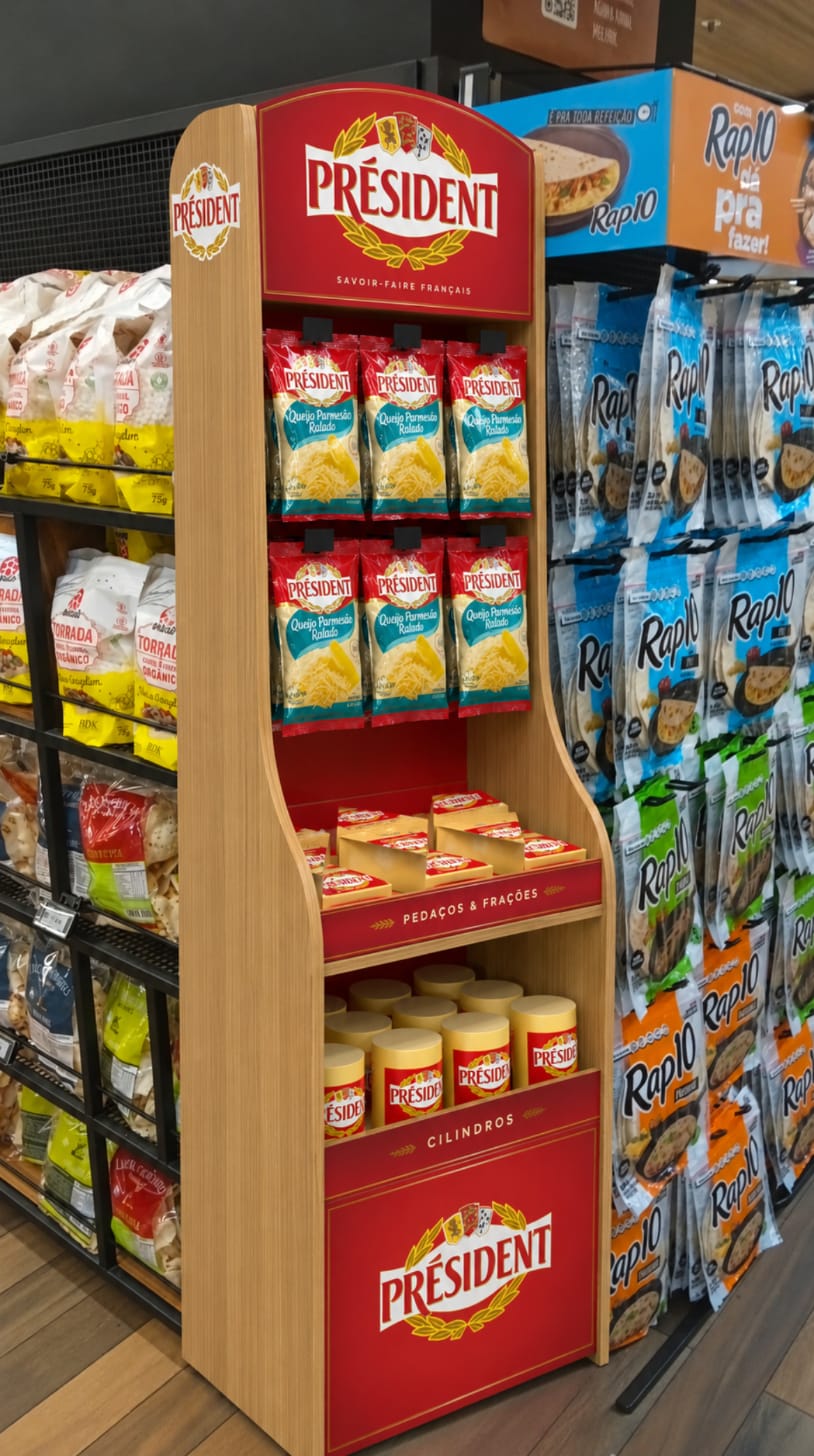

Um móvel de fromagerie em tamanho de ponto de venda: laterais em curva de carvalho, testeira em arco com o logo, duas prateleiras e ganchos para o ralado — no mesmo idioma de madeira e luz das lojas Festval.
- Medidas
- 1,40 m × 40 cm × 30 cm
- Estrutura
- MDP 15 mm BP Carvalho
- Exposição
- 2 prateleiras + 6 ganchos
- Montagem
- Pronto da fábrica, sem parafusos aparentes
Aponte a câmera do celular para o QR e toque em “Ver no espaço”: o modelo aparece no piso, em tamanho real.

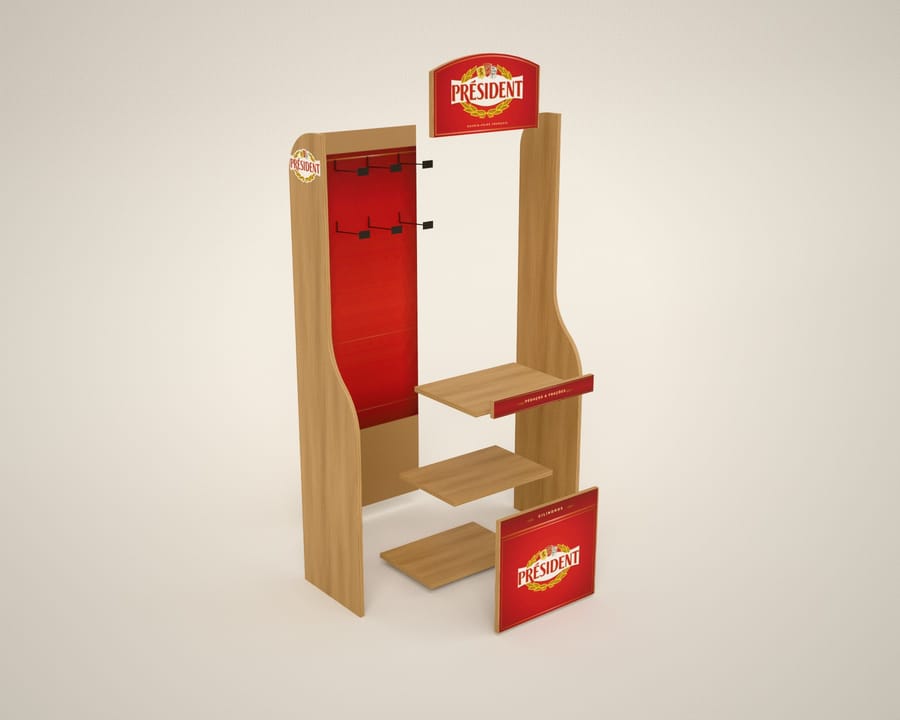

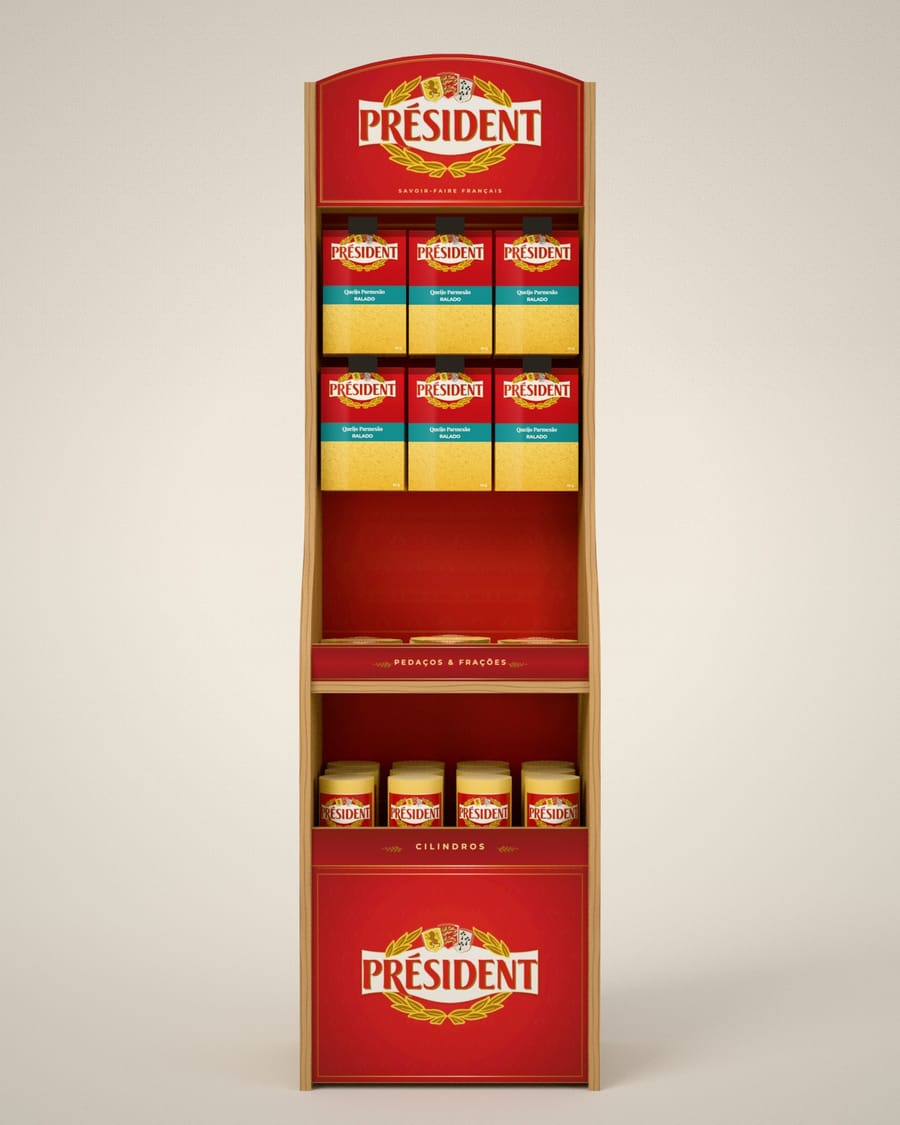

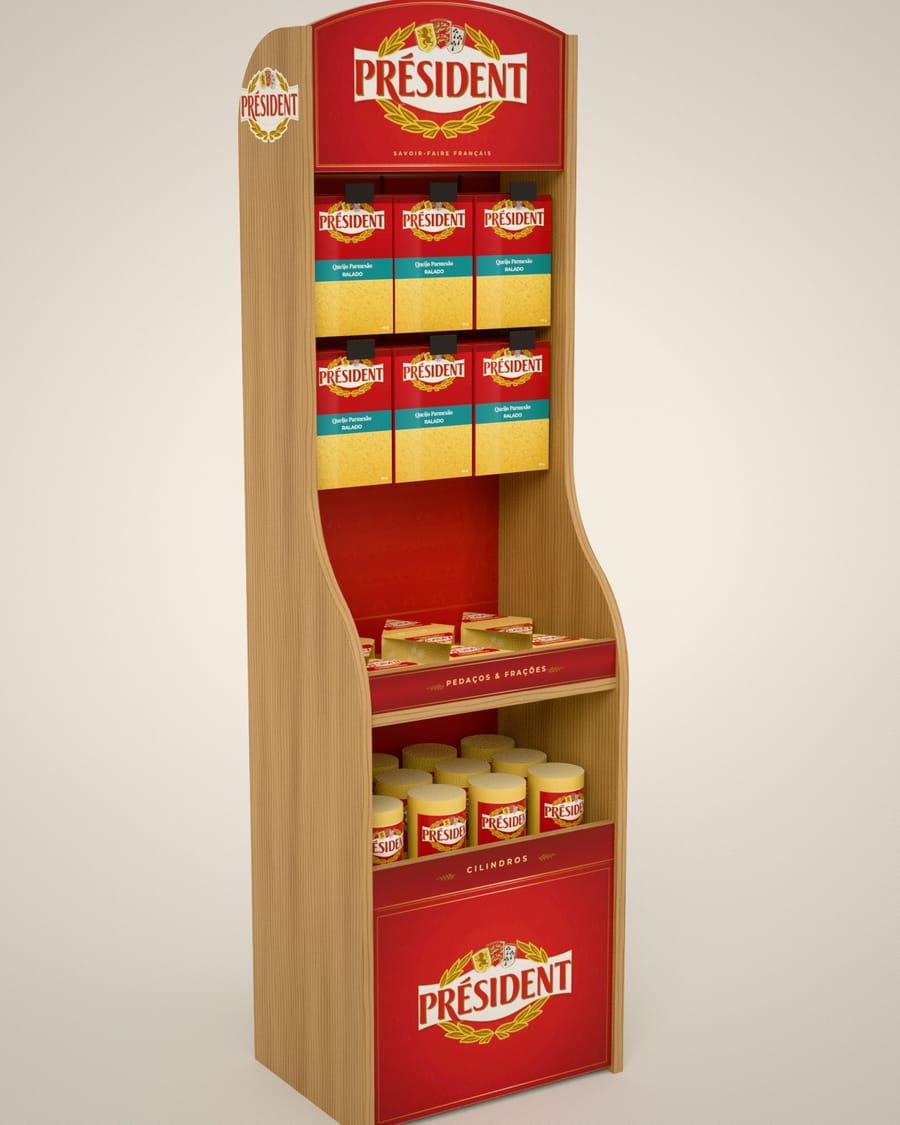

Imagens do projeto
Renders físicos (path tracing) do modelo usado na produção: as mesmas medidas, artes e materiais das facas. Produtos e embalagens são ilustrativos.
Ficha técnica
Resumo do caderno técnico entregue à produção (desenhos, facas DXF, plano de corte e artes em PSD/PDF).
Dimensões

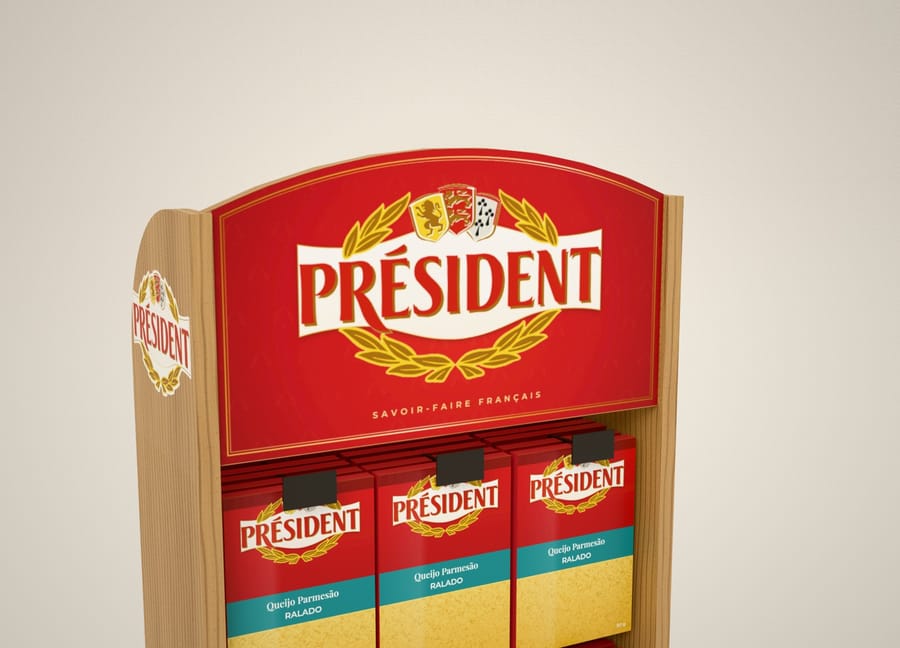

1400 × 400 × 300 mmLaterais de 1360 mm + coroa em arco de 40 mm na testeira
Estrutura

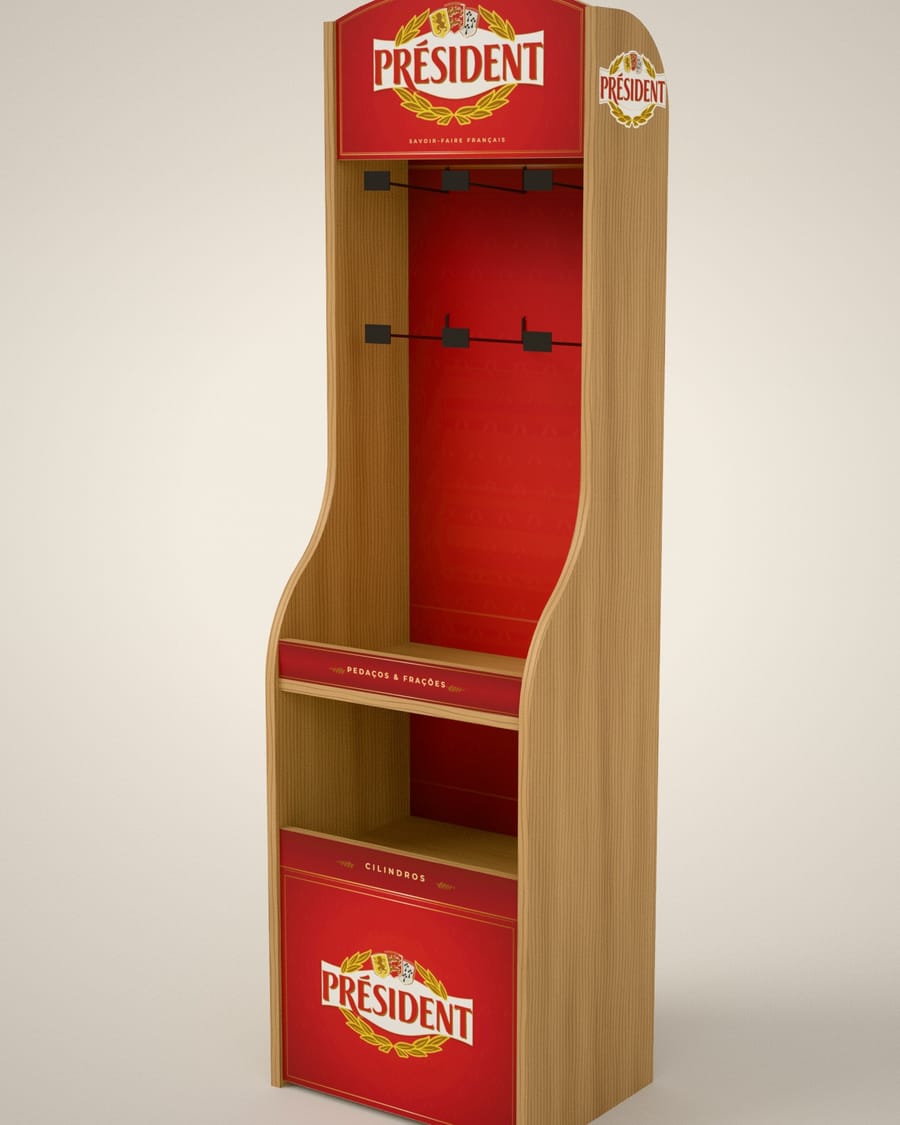

MDP 15 mm BP Carvalho, 2 facesFita de borda Carvalho em todo o contorno
Comunicação
Testeira, saia e frente em vinilCostas com impressão UV direta · emblema nas laterais
Prateleiras

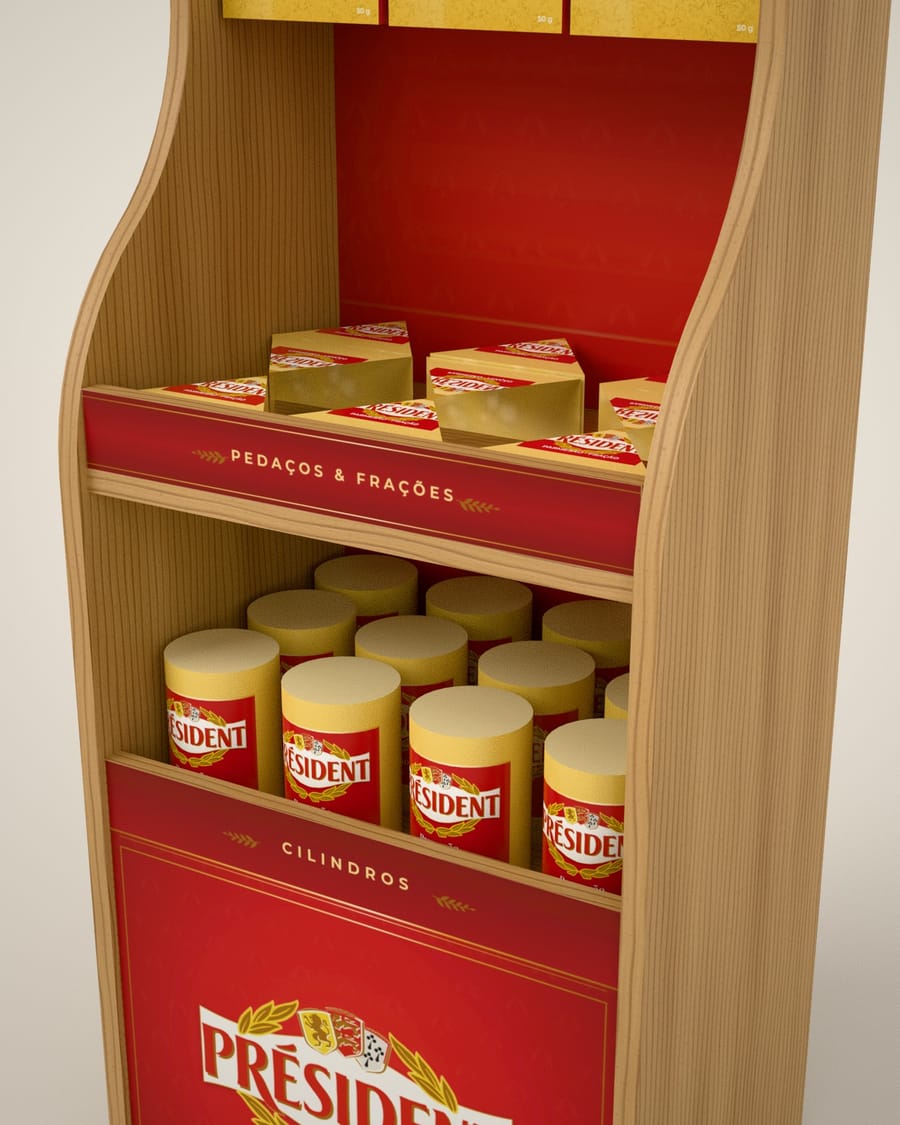

A · cilindros (300 mm do piso)B · pedaços e frações (545 mm do piso), vão de 230 mm
Ganchos
6 × 150 mm, pretosPara o queijo ralado · 3 posições extras de reconfiguração
União
Rebaixos + cavilhas + colaMontado na fábrica · sem fita VHB ou dupla-face na estrutura
Peso e estabilidade
≈ 14 kg vazioNão tomba com 13° de inclinação · cinta anti-tombamento inclusa
Capacidade (estimada)
≈ 42 sachês + 2 prateleirasAté 15 kg por prateleira
Lote
25 expositores7 chapas BP + 3 chapas MDF 6 mm

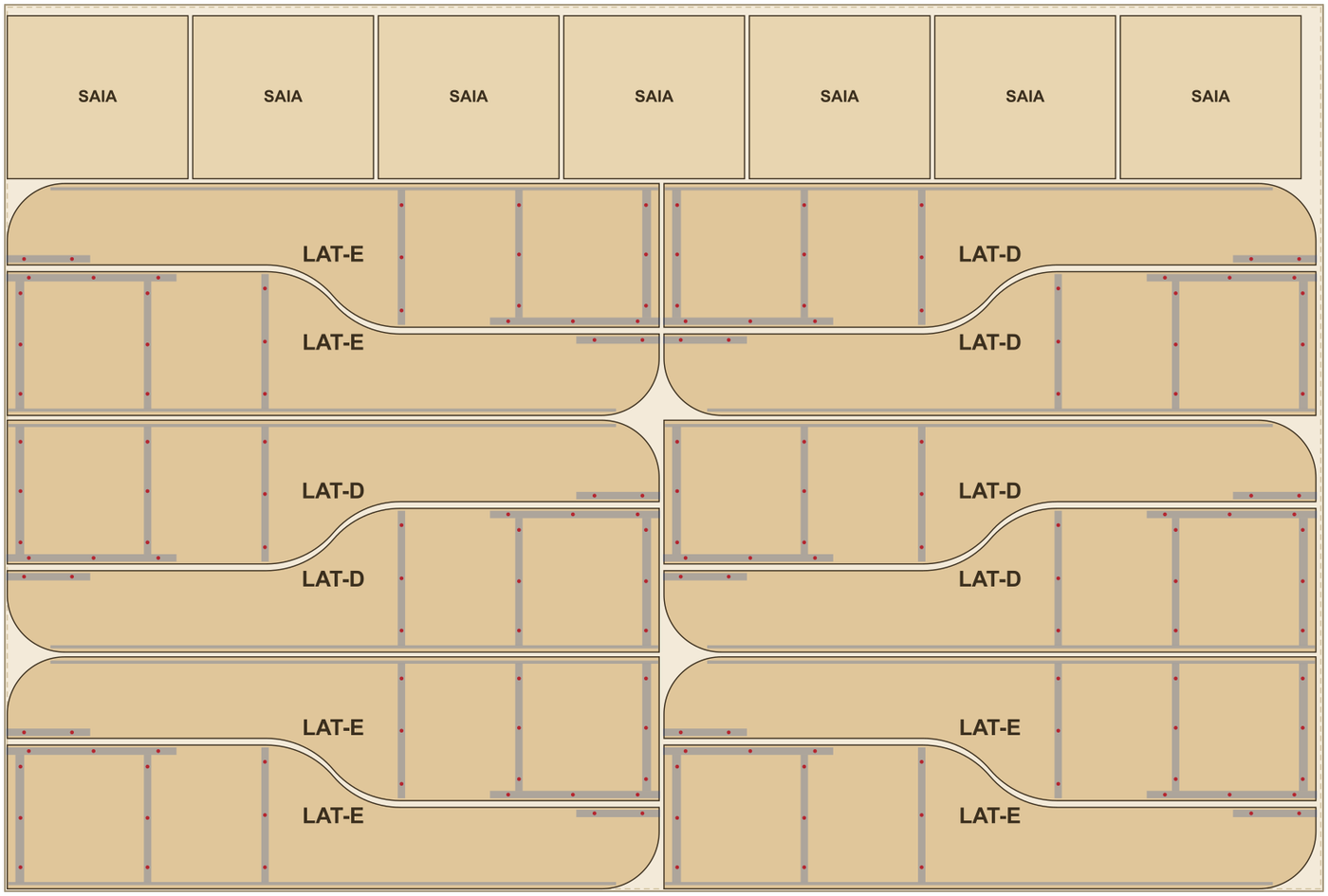

Desenhado para caber na chapa
Pequenos ajustes de medida que reduzem material sem mudar o tamanho do expositor.
- Laterais de 1360 mm + coroa de 40 mmDuas laterais por comprimento de chapa com o veio da madeira na vertical. Com 1400 mm seriam 9 chapas; assim são 7.

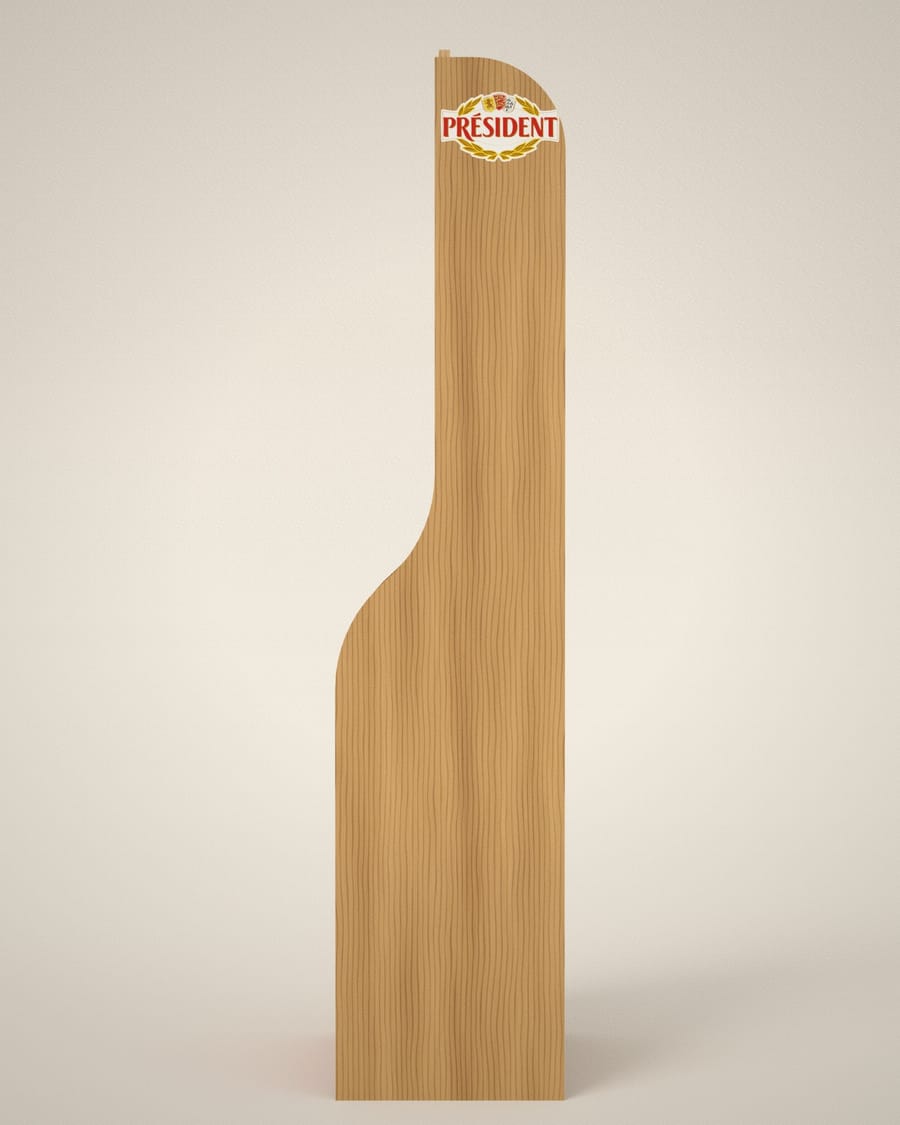

- Curva em S espelhadaA curva frontal é simétrica em relação ao centro: duas laterais se encaixam viradas uma contra a outra, sem sobra entre elas.
- Costas de 380 mmNove painéis por chapa de MDF 6 mm em vez de oito: 3 chapas para o lote, com 2 costas de reposição para troca de arte.

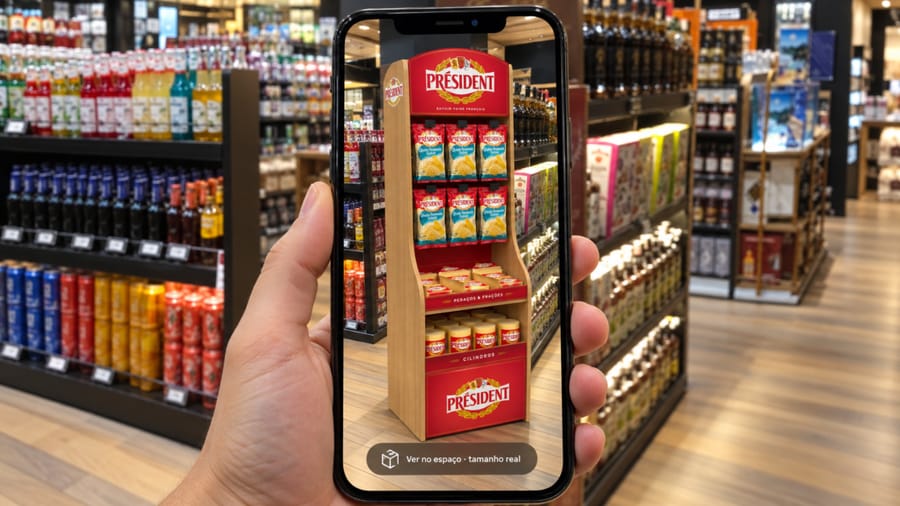

Como ver em realidade aumentada
Funciona no navegador do celular, sem aplicativo.
Aponte a câmera para o QR desta página ou envie o link pelo WhatsApp.
iPhone abre no AR Quick Look; Android, no Google Scene Viewer. Mova o celular para encontrar o piso.
O expositor aparece com 1,40 m de altura. Arraste para o ponto do corredor e gire com dois dedos.
